Реле напруги: що це таке, навіщо потрібно і як вибрати?

Щоб дізнатися, як вибрати реле напруги рН, спочатку необхідно визначитися з типом підключення. Сьогодні на ринку можна знайти реле з такими варіантами підключень:

• Подовжувач
• Модуль на дін-рейці
• Вилка-розетка

Це популярні та перевірені варіанти контролю параметрів електричної мережі. Знайти відповідний пристрій для квартири або будинку досить складно, перш за все необхідно звертати увагу на ті завдання, які ви в майбутньому покладете на реле напруги.

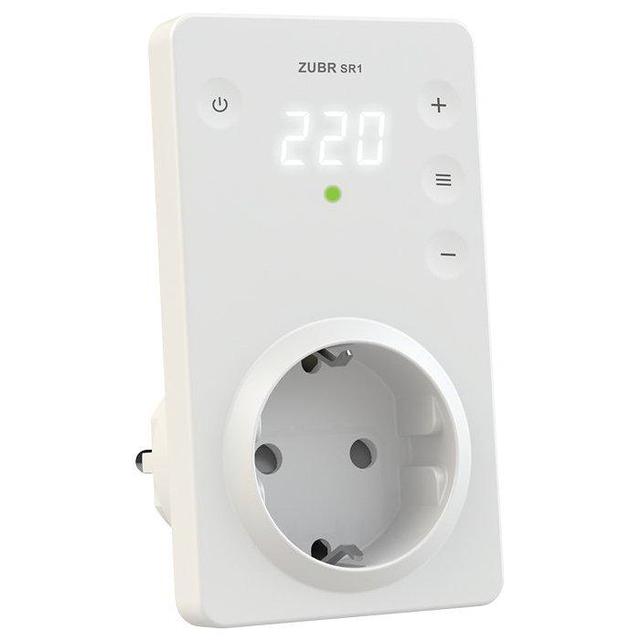

• Виделку-розетку можна встановити у звичайній розетці у квартирі або приватному будинку. Такий варіант чудово підійде для того, щоб захистити окремий електричний прилад від стрибків напруги. На такому пристрої є цифрове табло, на якому буде показано величину напруги мережі.

За принципом дії подовжувач нічим не відрізняється від вилки розетки, відмінність тільки в тому, що такий пристрій має дві й більше розетки. Якщо ви хочете захистити відразу кілька споживачів, то доцільно зупинитися саме на подовжувачі.

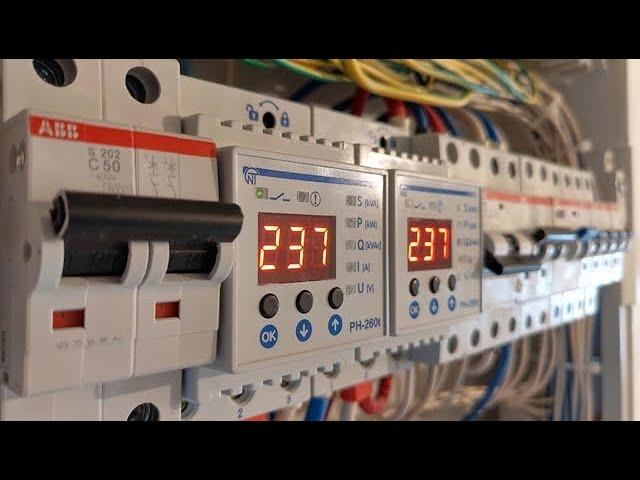

Також чудовим варіантом буде реле у вигляді модуля, який встановлюють на дін-рейку. Він підключається безпосередньо у розподільчому щиті та використовується для того, щоб захистити всі електроприлади у будинку чи квартирі. Конструкція таких пристроїв може працювати в режимі максимального та мінімального реле, а також деякі мають опції реле часу.

РН має певні обмеження навантаження, контакти таких пристроїв розраховані на максимальне навантаження - 11 кВА. Якщо загальна споживана потужність вище, то в такому випадку пристрій варто використовувати як проміжне реле. Разом з ним можна використовувати роз'єднувач силової мережі, слід встановити контактор або магнітний пускач, при виборі його варто враховувати загальне навантаження домашньої мережі.

Реле напруги: потужність навантаження

Якщо ви хочете знати, як обрати реле напруги рН, то потужність навантаження варто обов'язково враховувати. Так називають загальну потужність приладів, на яку буде розраховано реле, залежить безпосередньо від потужності техніки та її кількості.
Наприклад, якщо йдеться про маленьку однокімнатну квартиру з мультиваркою, чайником та холодильниками, то реле на 7-8 кВт буде цілком достатньо. А ось для великої квартири чи приватного будинку краще обрати реле на 14-16 кВт.

Але при цьому необхідно брати до уваги активну та повну потужність, перша вимірюється в кіловатах, а друга – у кіловольт-амперах. Для того, щоб обчислити повну, необхідно скласти активну та реактивну потужність. Але найчастіше цілком достатньо враховувати активну потужність.
