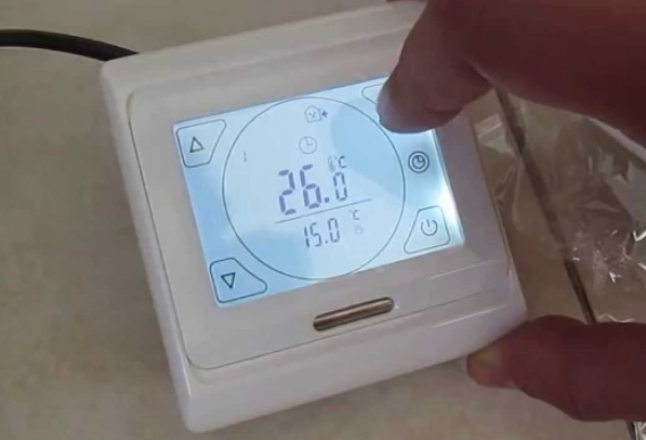

Як підключити терморегулятор до теплої підлоги

Підключення терморегулятора: рекомендації

Вибрати місце розташування терморегулятора необхідно ще перед тим, як облаштувати теплу підлогу. Не забувайте, що буде зовнішній датчик температури підлоги, і він повинен бути розташований щонайменше на 4 см. Якщо теплу підлогу монтують на підставі інфрачервоної плівки, то в такому випадку датчик температури необхідно прикріпити з виворітного боку.

Встановлювати регулятор температури можна лише всередині приміщення, мінімізуйте ризик потрапляння всередину рідини або вологи. Якщо ви встановлюєте його у ванній кімнаті, туалеті або кухні, подбайте, щоб у це місце не потрапляли бризки води.

Терморегулятор повинен розташовуватися на висоті 05-15 м над рівнем підлоги. Якщо ви вибрали регулятор температури із вбудованим датчиком, то в такому разі висота має бути не менше 80 см.

Монтаж терморегулятора передбачає виконання наступних кроків:

• У стіні потрібно зробити отвір для підрозетника (використовуючи перфоратор). Для того, щоб встановлення було зручним, можна використовувати глибокий підрозетник.
• Після цього потрібно підвести дроти живлення від теплої підлоги.
• З'єднати дроти.
• Закріпити терморегулятор.

При встановленні терморегулятора варто враховувати, що встановлювати його потрібно таким чином, щоб у майбутньому можна було легко замінити. Від коробки з регулятором температури повинна виходити монтажна трубка в зону, яка обігрівається на 0,5 м. Якщо трубка буде довга і вигнута, то датчик можна буде без проблем переміщати. Кінець трубки необхідно ретельно загерметизувати, до неї не повинен потрапити розчин.

Після того, як стяжка затвердіє, трубку можна заводити датчик.

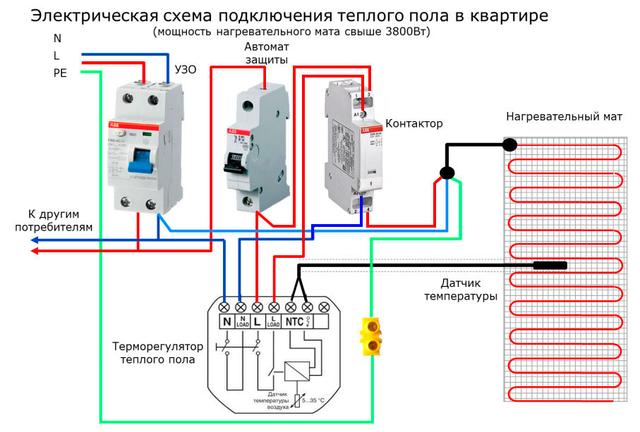

Підключення регулятора температури: схема

Встановлення та підключення регулятора температури відбувається після того, як теплова підлога була встановлена. Перш ніж почати будь-які роботи, потрібно повністю відключити електрику. Найчастіше на корпусі регулятора зображують схему підключення, у такий спосіб навіть новачок самостійно зможе під'єднати регулятор.
Немає жодної різниці в тому, який саме вид регулятора ви вибрали, тому що підключення буде плюс-мінус однаковим. Відмінності можуть стосуватися лише типів нагрівального кабелю.

Якщо регулятор температури буде з двожильним кабелем, екран кабелю потрібно занулити, але якщо у вас TN-C-S, то екран потрібно заземлити. В іншому випадку ПЗВ, яке встановлено у вашому електричному щитку, буде помилково спрацьовувати. Щоб не витрачати на цей час, можна вибрати терморегулятор з вже наявним заземленням РЕ, таким чином монтаж не займе багато часу.
