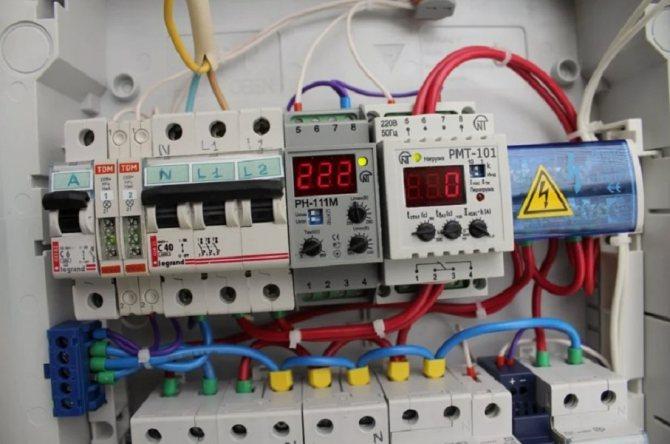

Підключення реле напруги



Реле напруги відповідає за відключення мережі живлення при стрибках напруги. Пристрій оснащений дисплеєм, семи сегментними індикаторами і кнопками для вибору режиму.

На відміну від стабілізатора, реле набагато компактніше і не потребує окремого місця. Також пристрої відрізняються за часом спрацьовування. Стабілізатор активується за одну секунду, цього достатньо для виходу з ладу всієї техніки, а реле здатне миттєво відключити джерело живлення.

Найчастіше пристрої монтуються разом. У статті можна дізнатися, як увімкнути реле напруги самостійно.

Принцип роботи полягає в оцінці мережевої напруги, в порівнянні з встановленим значенням і відключенні приєднаних пристроїв. Якщо напруга не перевищує заданих параметрів, пристрої продовжують працювати. Також можна налаштувати повторне увімкнення через певний відрізок часу.

Реле нарпяжения

Види реле напруги



Розрізняють однофазні та трифазні моделі. Перші контролюють напругу до 230 вольтів. Підходить для стандартної побутової техніки. Рідше встановлюють трифазний тип, який знеструмлює всі приміщення. Оптимально встановити перемикач на кожну фазу.



Особливості установки

Існує два способи встановлення приладу:

  • Підключення до розетки захищає окрему техніку чи певну групу приладів. Подібні реле оснащені одним або декількома гніздами. Зручно використовувати за відсутності вільного простору в електрощитку. Найдоступніший варіант.
  • Установка на DIN-рейку захистить всю техніку у квартирі чи будинку.
  • Перед підключенням необхідно визначити максимальну потужність та струм навантаження. Нижче розглянемо, як увімкнути реле напруги на DIN-рейку.



Підготовка та встановлення реле

При проведенні монтажу не обійтися без індикаторної викрутки, захисних гумових рукавиць, дротів, рейки, тестера та плоскогубців. Також знадобиться освітлення. Далі необхідно знеструмити мережу та вимкнути вхідний автомат напруги. Реле встановлюється на DIN-рейку та замикається контролер. Корпус розміщується максимально близько до автовимикача.

Місце розташування фази та нуля визначається за допомогою мультиметра. Фазний провід розрізається навпіл, щоб увімкнути кожну частину до пристрою. Провід, що йде від автомата, призначений для клеми з маркуванням IN, інший для клеми OUT. Внаслідок цих дій, подача струму регулюватиметься захисним реле. Клема N підключається до нульової шини розподільної коробки. Перед включенням живлення важливо перевірити надійність кріплення жил та правильність підключень.

Розвантаження контактів реле для продовження термінів експлуатації або створення додаткової потужності проводиться установкою пускача. У цьому випадку вихідна клема приєднується до котушки комутаційного приладу. Якщо напруга перевищує встановлену межу, відбувається знеструмлення котушки пускача. Роз'єднання контактів призводить до вимкнення приладів від мережі.

Ось як можна увімкнути реле напруги без запрошення спеціаліста. При цьому вкрай важливо дотримуватися запобіжних заходів, щоб уникнути неприємних наслідків.
