Стільниковий полікарбонат монтаж

Застосування стільникового полікарбонату

Стільниковий полікарбонат став одним із найпопулярніших матеріалів, який став застосовуватися для будівництва світлопрозорих конструкції. Завдяки надійності і міцності даного матеріалу, володіють безліччю переваг перед аналогами, стільниковий полікарбонат просто увірвався в світ будівництва і зараз застосовується в самих різних конструкціях, таких як:

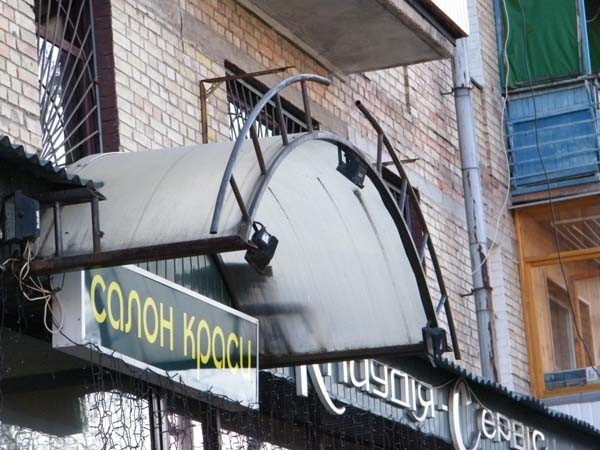

- навіси, козирки

- теплиці

- оранжереї і зимові сади

- офісні перегородки та інші усередині і поза приміщеннями

- світлопрозорі купола, накриття над басейном.

При такій популярності полікарбонату стільникового для будівництва світлопрозорих конструкції самого різного призначення необхідно знати основні правила монтажу стільникового полікарбонату

Загальні принципи монтажу стільникового полікарбонату

Панелі стільникового полікарбонату встановлюються таким чином, щоб сторона, на яку нанесена захист від ультрафіолетових променів, при монтажі була завжди звернена по напрямку до сонця. Позначення знаходиться на пакувальній плівці (1). УФ захист призначена для усунення шкідливого впливу сонячних променів на полікарбонат та збереження всіх його механічних властивостей протягом періоду експлуатації. До моменту монтажу стільникові листи повинні зберігатися та транспортуватися в заводській упаковці в горизонтальному положенні. Не можна зберігати листи під прямими сонячними променями або без накриття від дощу (2). Забороняється наступати або ходити з листів стільникового полікарбонату в будь-який час.

Різання панелей товщиною 4мм може здійснюватися спеціальним будівельним або макетним ножем з висувним лезом. Під час різання листа сотового полікарбонату захисна плівка повинна залишатися незайманою, перешкоджаючи утворенню подряпин. Для різання більш товстих аркушів використовується високошвидкісна циркулярна пила з упором, обладнана лезами з дрібними неразведенными зубами, армованими твердими сплавами (3). Рекомендується використовувати пили зі швидкістю не менше 3200 об/хв. Листи при цьому необхідно міцно зафіксувати для запобігання вібрації. Після завершення процедури видаліть залишки пилу і дрібної стружки з обрізаних країв аркуша стисненим повітрям або пилососом.

Для недопущення утворення всередині панелі конденсату і попадання в соти пилу в процесі її експлуатації, необхідно перед монтажем відкриті канали заклеїти спеціальної алюмінієвої герметизуючої стрічки (4) — з верхньої сторони суцільний, з нижнього боку перфорованої. Суцільна стрічка (5) оберігає панелі стільникового полікарбонату від потрапляння всередину неї води, бруду, комах тощо Перфорована стрічка (6) обмежує проникнення пилу в нижній торець стільникового панелі, не заважаючи при цьому видаленню конденсується в ній вологи. Для своєчасного і безперешкодного відведення вже утворився всередині стільникових панелей конденсату, необхідно при монтажі надати їм достатній нахил, а уздовж нижнього краю передбачити водозбірні канали.

Вигин панелей стільникового полікарбонату Пластілюкс дозволяється здійснювати виключно уздовж лінії каналів, тобто вздовж довгої сторони аркуша. Радіус вигину повинен бути в 175 разів більше товщини листа (7). Рекомендований крок для встановлення поздовжніх несучих опор каркаса для полікарбонатних листів товщиною 6-16мм становить 700мм, для аркушів товщиною 25мм становить 1050мм (плюс зазор на монтажний профіль між панелями). Відстань між поперечними опорами має розраховуватися кваліфікованим фахівцем виходячи з кута нахилу покрівлі, товщини полікарбонатного листа, а також передбачуваної вітрового і снігового навантаження (кг/м2), і може становити від 270мм до 2000мм.

Монтаж стільникового полікарбонату може проводитися як цілими листами, так і елементами, рівними по ширині відстані між поздовжніми несучими опорами (монтажними профілями). У першому випадку кріплення листа проводиться до кожної поперечної обрешітки за допомогою болтів або гвинтів-саморізів. Для цього необхідно в місцях майбутнього кріплення до каркаса висвердлити в поликарбонатном аркуші отвори, діаметр яких повинен бути на 50-70% більше діаметра використовуваних болтів або саморізів — для обліку стиснення і розширення матеріалу. Рекомендована відстань між точками кріплення – приблизно 300мм. У другому випадку, при ширині елемента до 600мм і відсутності вітрових навантажень, достатньо буде закріпити панель з допомогою монтажного профілю і болтів тільки в першій і останній решетуванні. Для свердління отворів використовуйте нові сталеві свердла. Свердління проводиться виключно між ребер жорсткості панелей стільникового полікарбонату, щоб уникнути порушення міцності листа. При цьому рекомендована мінімальна відстань від місця свердління отвору (місця болтового з'єднання) до краю аркуша має бути не менше 40мм (8).

Перед початком монтажу відокремте приблизно 50мм захисної плівки з усіх боків аркуша для того, щоб вона не потрапила під монтажні профілі і надалі легко відділялася від поверхні листа (9). Краю панелі стільникового полікарбонату Пластілюкс заглиблюються в пази або профілі не менше ніж на 20мм, що забезпечує введення під фіксуючу зону більше двох ребер жорсткості. При цьому необхідно не вставляти лист на монтажні профілі до упору, а залишати до 5мм вільного простору між краєм аркуша і внутрішньої стінкою профілю (10). Дане відстань забезпечує можливість руху листа сотового полікарбонату, обумовленого термічним розширенням матеріалу під час сезонних коливань температур (3-5мм на погонний метр).

Установка панелей здійснюється із застосуванням оригінальних полікарбонатних профілів з'єднувальних – HP (11), СР (12) і торцевого профілю UP (13). Дані профілі використовуються для монтажу вертикальних огороджувальних конструкцій, скатних навісів невеликих розмірів і покрівельних покриттів над неопалюваними приміщеннями. Для запобігання утворення на покриттях снігових мішків, оптимальний ухил скатної покрівлі повинен становити 30-40°.

Важливо: нероз'ємні полікарбонатні профілі HP UP і не є монтажними і не призначені для кріплення до несучих конструкцій! Вони служать лише для з'єднання полікарбонатних листів між собою і герметизації стику. Відведення води, що потрапляє всередину профілю в місцях стику панелей, проводиться по жолобках, передбачених у базовому соединительном профілі. З них вода потрапляє в торцевий профіль, по якому виводиться за межі конструкції.

При необхідності, в місцях стикування панелей стільникового полікарбонату, для поліпшення герметизації можна використовувати силіконовий наповнювач (14).
Важливо: забороняється використовувати будь-які акрилосодержащие герметики! Не можна змащувати різними маслами і мастилами місця введення полікарбонатних листів в профілі, оскільки це призводить до руйнування матеріалу в місці з'єднання.

Для виготовлення великих покриттів і створення арок необхідно в якості монтажного застосовувати роз'ємний полікарбонатний профіль НСР (15). Для кріплення його нижній базової частини до металевих несучих конструкцій необхідні гвинти-саморізи на 15мм довше товщини стінки профілю. Як правило, для кріплення базової частини HCP профілю використовують саморізи 6,3 х 19мм або 6,3 х 25мм. В виду того, що гвинт знаходиться в тілі профілю і захищений від атмосферної вологи, ущільнювальна шайба не обов'язкова. Для кріплення до дерев'яної обрешітки використовують саморізи без свердла діаметром 5,5 — 6,3 мм

Для герметизации просверленных в панелях сотового поликарбоната отверстий и распределения нагрузки в местах их крепления к несущим конструкциям необходимо в качестве прокладки под болтами использовать специальные пластиковые шайбы Plastilux® диаметром не менее 20мм с резиновым или неопреновым уплотнителем (16). Это дает возможность уменьшить давление на лист и предотвратить разрушение сотового поликарбоната. При этом нельзя завинчивать болты слишком туго, необходимо обеспечить «свободный ход» панели (17). Также нельзя использовать уплотнители из мягкого ПВХ.
После завершения монтажа панелей сотового поликарбоната Пластилюкс необходимо сразу же удалить защитную пленку со всей поверхности листа.
