Стільниковий полікарбонат

Стільниковий полікарбонат - сучасний матеріал, застосування якого стає все ширше і ширше. Завдяки безлічі переваг, порівняно з аналогічними матеріалами, стільниковий полікарбонат завойовує все більше і більше простору для своєї діяльності. Він може застосовуватися для козирків, навісів, теплиць з терморегуляторами і без них, а також різних світлопрозорих конструкцій.

Структурна формула полікарбонату

Полікарбонати — група термопластів, складні поліефіри вугільної кислоти і двоатомних спиртів загальної формули (-OR-O-CO-) n. Найбільше промислове значення мають ароматичні полікарбонати, в першу чергу, полікарбонат на основі Бісфенолу А, завдяки доступності бісфенолу А, синтезованого конденсацією фенолу і ацетону.

Синтез полікарбонату

Синтез полікарбонату на основі бісфенолу А проводиться двома методами: методом фосгенирования бісфенолу А і методом переетерифікації в розплаві диарилкарбонатов бисфенолом А.
У разі переетерифікації в розплаві в якості вихідної сировини використовується дифенилкарбонат, реакцію проводять у присутності лужних каталізаторів (метилат натрію), температуру реакцинной суміші підвищують поступово від 150 до 300 °C, реакцію проводять у вакуумованих реакторах періодичної дії при постійній отгонке виділяється в ході реакції фенолу. Отриманий розплав полікарбонату охолоджують і гранулюють. Недоліком методу є відносно невелика молекулярна маса (до 50 КДа) одержаного полімеру і його забрудненість залишками каталізатора і продуктів термодеструкції бісфенолу А.
Фосгенирование бісфенолу А проводять у розчині хлоралканов (зазвичай — хлористого метилену CH2Cl2) при кімнатній температурі, існує дві модифікації процесу — поліконденсація в розчині і міжфазна поліконденсація.
При поліконденсації в розчині в якості каталізатора і підстави, що зв'язує виділяється хлороводород використовують піридин, піридину гідрохлорид, що утворюється в ході реакції, розчиняється у хлористом метилене і по завершенні реакції його відокремлюють фільтруванням. Від залишкових кількостей піридину, що міститься в реакційній суміші, позбавляються відмиванням водним розчином кислоти. Полікарбонат высаждают з розчину відповідним кисневмісних розчинником (ацетоном тощо ), що дозволяє частково позбутися від залишкових кількостей бісфенолу А, осад висушують і гранулюють. Недоліком методу є використання досить дорогого піридину у великих кількостях (більше 2 молей на моль фосгену).
У разі фосгенирования в умовах міжфазного каталізу поліконденсація проводиться в два етапи: спочатку фосгенированием бисфенолята А натрію отримують розчин суміші олігомерів, що містять кінцеві хлорформиатные -OCOCl і гідроксильні -OH групи, після чого проводять поліконденсацію суміші олігомерів в полімер.

Переробка

При переробці полікарбонатів застосовують більшість методів переробки та формування термопластичних полімерів для використання в теплицях різних видів з сітками затінюють і без таких: лиття під тиском (виробництво виробів), видувне лиття (різного роду судини), екструзію (виробництво профілів і плівок), формування волокон з розплаву. При виробництві полікарбонатних плівок також застосовується формування з розчинів — цей метод дозволяє отримувати тонкі плівки з полікарбонату високої молекулярної маси, формування тонких плівок з яких утруднена внаслідок їх високої в'язкості, в якості розчинника використовують метиленхлорид.

Позначення полікарбонатів

Позначення полікарбонатів різних марок має вигляд
ПК-[метод переробки][модифікатори у складі]–[ПТР],
при цьому:
ПК — полікарбонат
Рекомендований метод переробки:
Л – переробка литтям під тиском
Е – переробка екструзією
Модифікатори у складі композиції:
Т – термостабілізатори
З – світлостабілізатор
Про – барвник
ПТР — максимальний показник плинності розплаву: 7 або 12 або 18 або 22
В Радянському Союзі до початку 90х років минулого століття випускався полікарбонат «діфлон» 1, марки:
ПК-1 — високов'язка марка, ПТР=1÷3,5, надалі замінений на ПК-ЛЭТ-7, у наст. вр. використовуються високов'язкі марки імпортних матеріалів;
ПК-2 — средневязкая марка, ПТР=3,5÷7, надалі замінений на ПК-ЛТ-10, у наст. вр. використовуються средневязкие марки імпортних матеріалів;
ПК-3 — низковязкі марка, ПТР=7÷12, надалі замінений на ПК-ЛТ-12, у наст. вр. використовуються низковязкие марки імпортних матеріалів;
ПК-4 — чорний термостабілізовані, в наст. вр. ПК-ЛТ-18ОМ чорного кольору;
ПК-5 — медичного призначення, в наст. вр. використовуються марки медичного призначення імпортних матеріалів;
ПК-6 — світлотехнічного призначення, у наст. вр. за світлопропускання підходять практично будь-які марки імпортних матеріалів;
ПК-НКР — стеклонаполненный, надалі замінений на ПК-ЛСВ-30;
ПК-М-1 — підвищені антифрикційні властивості, в наст. вр. використовуються спеціальні марки імпортних матеріалів;
ПК-М-2 — підвищена стійкість до розтріскування і самозатухаемость;
ПК-М-3 — може експлуатуватися при вкрай низьких температурах, в наст. вр. використовуються спеціальні марки імпортних матеріалів;
ПК-С3, ПК-ОД — самозатухающие с повышенной стойкостью к горению (категория горючести ПВ-0), в наст. вр. ПК-ТС-16ОД;
ПК-ОМ, ПК-ЛТ-12-ОМ, ПК-ЛТО-12 — непрозрачные и полупрозрачные материалы различных цветов, в наст. вр. ПК-ЛТ-18ОМ.
Мировыми производителями выпускается основные торговые марки сотового и монолитного поликарбоната высокого качества:

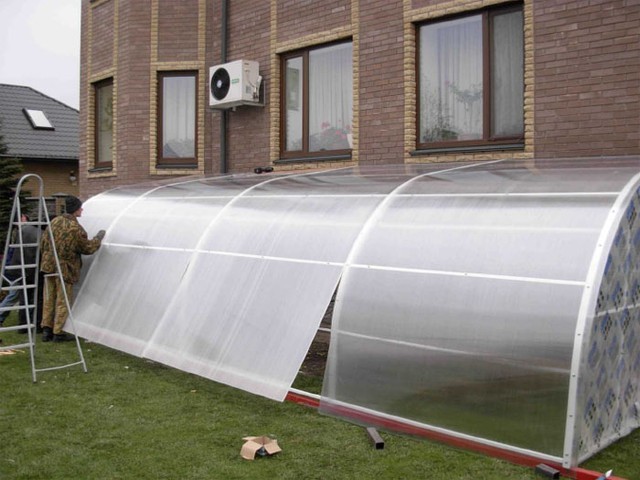

Поликарбонат сотовый стал очень удобным для работы и монтажа. Как правильно выполнять монтаж поликрбонатных листов необходимо знать при монтаже даже самого простого козырька, иначе его прочность и долговечность может снизиться практически до нуля.

Основні популярні марки, які зустрічаються на нашому ринку це polygal , soton, Vizor, а також полікарбонат китайського виробництва.

Статті про стільниковий полікарбонат:

Виробництво стільникового полікарбонату

Правильний вибір стільникового полікарбонату

Як правильно вибрати полікарбонат

Полікарбонат стільниковий

Як вибрати полікарбонат
