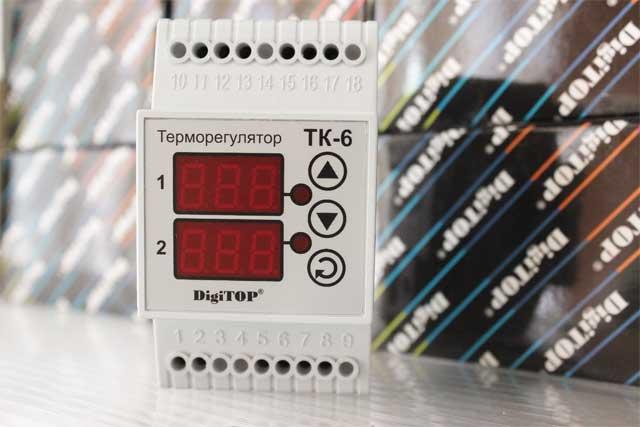

Терморегулятор digitop ТК-6 двоканальний
Двоканальний терморегулятор температури ТК-6 призначений для підтримки заданої користувачем температури за двома незалежними каналамиПірменія терморегуляторів
Під час проєктування та побудови різних будівельних об'єктів, під час їх експлуатації необхідно підтримувати певні параметри температури. Для автоматизації процесів керування температурним режимом можливе застосування терморегуляторів.
Одне з основних призначень терморегулятора — контроль і регулювання нагрівання або охолодження приміщень. Терморегулятори можуть контролювати роботу найрізноманітніших як нагрівальних елементів — інфрачервоні нагрівачі, конвекторні нагрівачі, нагрівальний кабель, так і охолоджувальних елементів як-от вентилятори, штокові приводи.
Пристрій і принцип роботи
Двоканальний електронний регулятор температури ТК-6 (у подальшому — терморегулятор) призначений для підтримання заданої користувачем температури за двома незалежними каналами вимірювання та зображення значень на вбудованому цифровому світлодіодному индикаторе.
Виробник має право вносити зміни в конструкцію й електричні схеми терморегулятора, що не погіршують його метриологічні та технічні характеристики.
3. Пристрій і принцип роботи
У терморегуляторі використовується мікроконтролер PIC фірми MICROCHIP і датчики температури DS18B20 фірми DALLAS Semiconductors. Прилад не потребує калібрування навіть у разі заміни датчика.
Для керування навантаженням використовується електромагнітні реле.
Встановлення користувача вводяться в прилад за допомогою кнопок, розташованих на передній панелі пристрою.
У режимах встановлення індикатора блиматимуть. Значення параметрів користувача зберігаються в енергонезавиваній пам'яті.
Терморегулятор контролює під'єднання датчиків.
4. Комплектність
1. Двоканальний електронний регулювальний індикатор температури ТК-6.
2. Датчики температури — 2 шт. (довжина сполучного кабелю земля 1,5 м).
3. Інструкція з експлуатації.
5. Вказівки заходів безпеки
За способом захисту від ураження електричним струмом тершинолегулятор відповідає класу 0 за ГОСТ 12.2.007-75.
У терморегуляторі використовується небезпечне для життя натискання. У разі усунення несправностей, технічного обслуговування, монтажних робіт необхідно вимкнути терморегулятор і під'єднані до нього пристрої від мережі.
Терморегулятор призначений для експлуатації у вибухобезпечних приміщеннях.
Не допускається потрапляння вологи на вхідні контакти клемних блоків і внутрішні електроелементи терморегулятора. Забороняється використання терморегулятора в агресивних середовищах із вмістом в атмосфері кислот, лугів, олій тощо.
Монтаж і технічне обслуговування терморегулятора мають проводитися кваліфікованими фахівцями, які вивчали справжній посібник з експлуатації.
Під час експлуатації та технічного обслуговування необхідно дотримуватися вимог ГОСТ 12.3.019-80, «Правив техніці настільної експлуатації електропристроїв споживачів» і «Правил техніки безпеки під час експлуатації електроустановок споживачів».
6. Монтаж, підготовка до роботи
Кріплення приладу здійснюється на DIN-рейку. Корпус приладу займає три посадкові місця.
Під час встановлення терморегулятора у вологих приміщеннях (ванна, туалет, басейн та ін.) необхідно помістити його в монтажний бокс зі ступенем захисту не нижче за IP55 (частковий захист від пилу та захист від бризок у будь-якому напрямку).
Під'єднання мережі живлення, зовнішніх пристроїв і дат продовженків температури здійснюється за схемою, наведеною на рис. 1.
Силові клеми терморегулятора розраховані на дріт з перерізом не більш ніж 4 мм2. Після під'єднання всіх під'єднань подавайте на терморегулятор напругу живлення. На цифровому індикаторі висвітлиться вимірювана температура.
Терморегулятори тк-6 яв'язуються одними з найпопулярніших регуляторів температури, які можуть контролювати відразу дві паралельні групи. Такий терморегулятор може контролювати, наприклад, температуру відразу у двох приміщеннях.
