Застосування терморегуляторів:

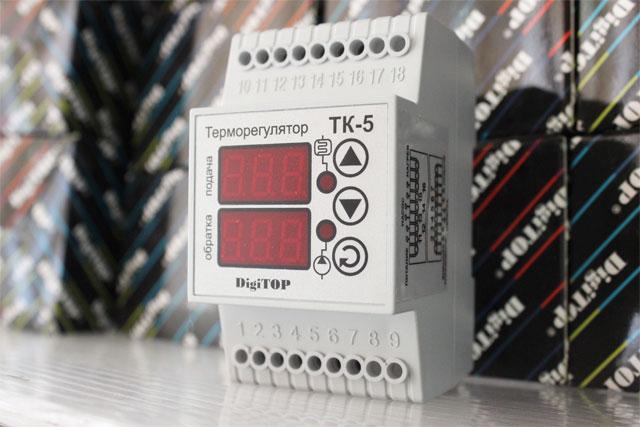

Двоканальний електронний регулятор температури ТК-5 (ТК-5с) (надалі – терморегулятор призначений для підтримки заданого теплового режиму роботи електричних нагрівачів (електричних водонагрівачів електродного типу, тенових котлів, теплових «гармат», теплових завіс, конвекторів та ін ).
Регулювання температури здійснюється по двох каналах подаючої і зворотної труби. Додатково (третій канал) по температурі повітря в приміщенні за допомогою кімнатного термостата або тижневого програматора.
Застосування терморегулятора дозволяє знизити витрату електричної енергії і отримати найбільш сприятливий температурний режим в опалювальному приміщенні.
За способом захисту від ураження електричним струмом терморегулятор відповідає класу 2 за ГОСТ 12.2.007-75. В терморегуляторі використовується небезпечна для життя напруга. При усунення несправностей, технічному обслуговуванні, монтажних роботах необхідно відключити терморегулятор і підключені до нього пристрої від мережі.
Терморегулятор не призначений для експлуатації в умовах трясіння і ударів, а також у вибухонебезпечних приміщеннях. Не допускається попадання вологи на вхідні контакти клемних блоків і внутрішні электроэлементы терморегулятора. Забороняється використання терморегулятора в агресивних середовищах з вмістом в атмосфері кислот, лугів, масел і т. п. Нормальна робота приладу гарантується при температурі повітря навколишнього корпус приладу, від +5°С до +50°С і відносній вологості від 30 до 80%. Монтаж і технічне обслуговування терморегулятора повинні проводитися кваліфікованими фахівцями, вивчили цей посібник. При експлуатації і технічному обслуговуванні необхідно дотримуватись вимог ГОСТ 12.3.019-80, «Правил технічної експлуатації електроустановок споживачів» і «Правил техніки безпеки при експлуатації електроустановок споживачів».
Монтаж терморегулятора , підготовка до роботи:
Кріплення приладу здійснюється на DIN-рейку. Корпус приладу займає два посадкових місця.
При установці перекриття у вологих приміщеннях (ванна, туалет, басейн та ін ) необхідно помістити його в бокс монтажний зі ступенем захисту не нижче IP55 (частковий захист від пилу і захист від бризок в будь-якому напрямку.
Підключення до мережі живлення і зовнішніх пристроїв здійснюється за схемою (див. нижче).
Силові клеми терморегулятора розраховані на провід з перерізу не більше 1,5 мм 2. Після під'єднання всіх підключень подайте на терморегулятор напруга живлення.
Основні | |
---|---|
Виробник | DigiTOP |
Гарантійний термін | 24 міс |
Країна виробник | Україна |
Напруга мережі | 220~240 В |
Максимальна температура регулювання | 85 град. |
Вид терморегулятора | Програмований |
Тип монтажу терморегулятора | На DIN-рейку |
Максимальна сила струму | 6 А |
Споживана потужність: | 3 Вт |
Діапазон вимірюваних температур: | -55°C...+125°C, крок: 1°C |
Дискретність індикації: | 1 °C |
Зона гістерезису | 1...10°C |
