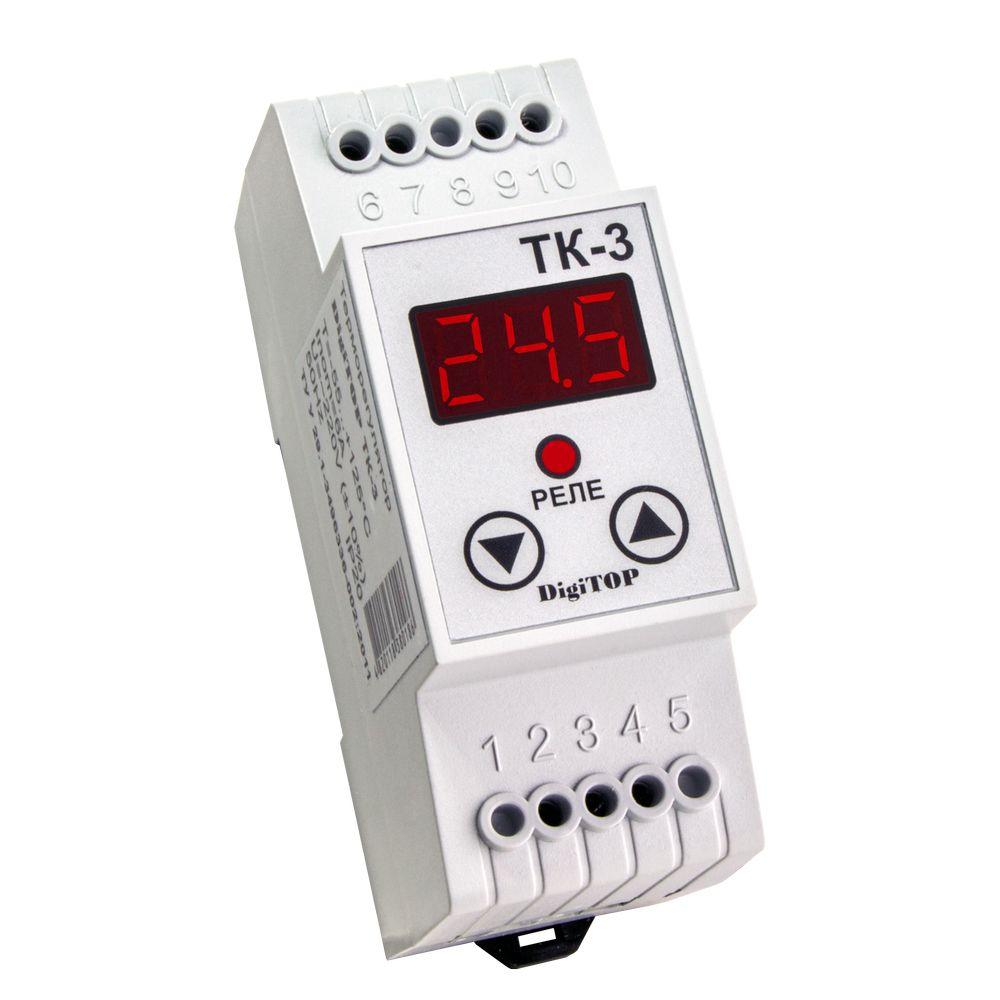

Терморегулятор digiTOP ТК-3 одноканальний

Терморегулятор "digiTOP ТК-3" одноканальний

"digiTOP ТК-3" призначений для підтримки заданої користувачем температури об'єкта. Він отримує дані від одного датчика з показом інформації на індикаторі.

Застосування:

Під час проєктування та побудови різних будівельних об'єктів, під час їх експлуатації необхідно підтримувати певні параметри температури. Для автоматизації процесів керування температурним режимом застосовують "digiTOP ТК-3". Вони підходять для керування різними нагрівальними елементами, як-от інфрачервоні нагрівачі, нагрівальні кабелі, керамічні нагрівачі та інші електричні нагрівачі. Завдяки застосуванню таких систем можна досягти економії витрат на опалення до 40%

У "digiTOP ТК-3" використовується мікроконтролер РІС фірми MICROCHIP і датчик температури DS18B20 фірми DALLAS Semiconductors. Прилад не потребує калібрування навіть у разі заміни датчика. Для керування навантаженням використовується електромагнітне реле. Налаштування користувача вводяться в прилад за допомогою кнопок, розташованих на передній панелі пристрою. У режимах налаштування індикатори блиматимуть. Усі встановлені значення зберігаються в енергонезалежній пам'яті.

Вказівки заходів безпеки
За способом захисту від ураження електричним струмом пристрій відповідає класу 2 за ГОСТ 12.2.007-75. В ньому використовується небезпечна для життя напруга. У разі усунення несправностей, технічного обслуговування, монтажних робіт необхідно вимкнути "digiTOP ТК-3" і під'єднані до нього пристрої від мережі.
Виріб не призначений для експлуатації в умовах трясіння й ударів, а також у вибухобезпечних приміщеннях. Не допускається потрапляння вологи на вхідні контакти клемних блоків і внутрішні електроелементи. Забороняється використання в агресивних середовищах із вмістом в атмосфері кислот, лугів, олій тощо. Нормальна робота приладу гарантується за температури повітря, довкілля від +5 °C до +50 °C і відносної вологості від 30 до 80%. Монтаж і технічне обслуговування мають проводитися кваліфікованими фахівцями, які вивчали справжнє керівництво. Під час експлуатації та технічного обслуговування необхідно дотримуватися вимог ГОСТ 12.3.019-80, «Правил технічної експлуатації електропристроїв споживачів» і «Правил техніки безпеки під час експлуатації електроустановок споживачів».

Монтаж, підготовка до роботи
Кріплення приладу здійснюється на DIN-рейку. Корпус приладу займає два посадкові місця.
Під час встановлення пристрою у вологих приміщеннях (ванна, туалет, басейн та ін.) необхідно помістити його в монтажний бокс зі ступенем захисту не нижче за IP55 (частковий захист від пилу та захист від бризків з усих боків).
Під'єднання мережі живлення й зовнішніх пристроїв відбувається згідно схеми (див. нижче).
Силові клеми виробу розраховані на дріт із розділом не більше ніж 1,5 мм². Після під'єднання всіх деталей подавайте на пристрій напругу. На цифровому індикаторі висвітиться вимірювана температура.
